مقدمه
جوش نقطه‌ای یکی از روش‌های رایج جوشکاری مقاومتی است که در بسیاری از صنایع، به‌ویژه خودروسازی، برای اتصال ورق‌های فلزی با ضخامت 0/5 تا 3 میلی‌متر به کار می‌رود. در جوش نقطه‌ای دو یا چندین ورق فلز میان دو الکترود مسی قرار می‌گیرد و پس از اعمال فشار مناسب، جریان الکتریکی مشخصی از قطعه عبور می‌کند و باعث ذوب شدن محل اتصال می‌گردد.
با پیشرفت فناوری‌های صنعتی، کاربرد ربات‌ها در جوشکاری نقطه‌ای به‌تدریج جایگاه ویژه‌ای پیدا کرده است. استفاده از ربات در این فرایند، امکان اجرای جوش‌های دقیق و یکنواخت را فراهم می‌کند و در عین حال باعث کاهش خطا، افزایش سرعت و مدیریت بهتر هزینه‌های تولید میشود.
در این پست، نگاهی به جوش نقطه‌ای و نقش ربات‌ها در بهبود این فرایند خواهیم داشت و همچنین به مزایا و چالش‌هایی که در جوش نقطه‌ای رباتیک مطرح هستند، خواهیم پرداخت.
جوش مقاومتی چیست؟
جوش مقاومتی (Resistance Welding) یکی از روش‌های جوشکاری است که در آن دو یا چند قطعه فلزی با استفاده از حرارت ناشی از جریان الکتریکی و فشار مکانیکی به هم متصل می‌شوند. در این روش، جریان الکتریکی از طریق نقاط تماس قطعات عبور می‌کند و حرارتی که ایجاد میشود، باعث ذوب شدن و جوش خوردن فلزات می‌گردد. این فرآیند به دلیل عدم نیاز به مواد جوشکاری اضافی و سرعت بالای آن، در صنایع مختلف و به‌ویژه در تولید انبوه بسیار محبوب است.
جوش نقطه‌ای چیست؟
جوش نقطه‌ای (Spot Welding) یک روش جوشکاری مقاومتی است که در آن دو یا چند قطعه فلزی به وسیله‌ی فشار و جریان الکتریکی در نقاط مشخصی به هم متصل می‌شوند. فرآیند جوش نقطه‌ای به این طریق است که دو الکترود به قطعات فلزی فشار وارد میکنند و جریان الکتریکی از طریق این الکترودها عبور می‌کند. حرارت ناشی از این جریان باعث ذوب شدن فلز در ناحیه اتصال میشود و در نهایت یک نقطه جوش قوی ایجاد می‌گردد. جوش نقطه‌ای معمولاً برای اتصال ورق‌های نازک و قطعات نسبتا کوچک استفاده میشود، اما ممکن است در کاربردهایی خاص برای سایر قطعات نیز استفاده گردد.
فرآیند جوش نقطه‌ای
فرآیند جوش نقطه‌ای شامل مراحل زیر است:
- آماده‌سازی قطعات: قطعات باید به‌طور دقیق در محل جوش قرار گیرند.
- بستن الکترودها و اعمال فشار: این عمل که مرحله فشردن (Squeeze) نامیده میشود، دو الکترود به محل جوش فشار وارد میکنند تا ورق‌ها کاملا به هم بچسبند و اتصال الکتریکی خوبی بین آن‌ها برقرار گردد. این فشار تا پایان جوش ادامه می‌یابد.
- اعمال جریان الکتریکی و داغ شدن محل جوش: جریان الکتریکی از طریق الکترودها به نقاط تماس وارد شده و حرارت ناشی از مقاومت الکتریکی باعث ذوب شدن فلز و تشکیل حوضچه مذاب در نقاط تماس می‌گردد.
- نگه داشتن فشار تا سرد شدن و سخت شدن: پس از قطع جریان، فشار به مدت کوتاهی حفظ میشود تا حوضچه مذاب سرد شده و به حالت جامد تبدیل گردد. این مرحله با عنوان نگه‌داشتن (Hold) شناخته میشود.
- باز کردن الکترودها: با باز کردن الکترودها، قطعه آزاد میشود و می‌توان آن را جابجا کرد.
چه زمانی از جوش نقطه‌ای استفاده می‌کنیم؟
جوش نقطه‌ای به عنوان یک روش مؤثر و کارآمد در جوشکاری، در شرایط خاصی انتخاب میشود که شامل موارد زیر است:
- ضخامت ورق‌هاجوش نقطه‌ای معمولاً برای ورق‌های نازک با ضخامت بین ۵/۰ تا ۳ میلی‌متر مناسب است. این روش به‌ویژه در کاربردهایی که نیاز به اتصال ورق‌های نازک است، کارایی بالایی دارد.
- نوع مواداین روش برای فلزات قابل جوش مانند فولاد، آلومینیوم و مس مناسب است. انتخاب جوش نقطه‌ای به نوع و جنس مواد بستگی دارد و می‌تواند به بهبود کیفیت اتصالات کمک کند.
- تولید انبوهجوش نقطه‌ای به دلیل سرعت بالا و قابلیت تکرارپذیری، گزینه‌ای ایده‌آل برای تولید انبوه قطعات است. در خطوط تولید، این روش می‌تواند به کاهش زمان و هزینه‌های تولید کمک کند.
- دقت و کیفیتدر مواردی که دقت و کیفیت جوش اهمیت بالایی دارد، جوش نقطه‌ای می‌تواند با استفاده از تجهیزات پیشرفته، اتصالات با کیفیت بالا ایجاد کند. این موضوع به ویژه در صنایع خودروسازی اهمیت بسیار بالایی دارد.
- نیاز به اتصالات دائمی و محکمجوش نقطه‌ای به دلیل ایجاد اتصالات محکم و مقاوم در برابر بارهای مکانیکی، در کاربردهایی که نیاز به استحکام بالا دارند، انتخاب میشود.
- کاهش هزینه‌هااین روش به دلیل کاهش نیاز به مواد مصرفی و زمان کمتر برای جوشکاری، می‌تواند به کاهش هزینه‌های کلی تولید کمک کند.
مزایا و معایب جوش نقطه‌ای
مزایا
- سرعت بالاجوش نقطه‌ای به دلیل فرآیند سریع، برای تولید انبوه بسیار مناسب است.
- هزینه پاییننیاز به مواد جوشکاری اضافی ندارد و هزینه‌های تولید را کاهش می‌دهد.
- کیفیت بالااتصالات ایجاد شده معمولاً دارای استحکام و کیفیت بالایی هستند.
- قابلیت اتوماسیوناین روش به راحتی قابل اتوماسیون است و می‌تواند در خطوط تولید رباتیک به کار رود.
معایب
- محدودیت در ضخامت موادجوش نقطه‌ای معمولاً برای مواد با ضخامت کم تا متوسط (مانند ورق‌های آهنی با جمع ضخامت حدوداً 0.5 تا 3 میلی‌متر) مناسب است و برای مواد ضخیم‌تر کارایی کمتری دارد.
- نیاز به دقتنیاز به دقت بالا در قرارگیری قطعات دارد؛ در غیر این صورت، کیفیت جوش کاهش می‌یابد.
- محدودیت در نوع مواداین روش بیشتر برای فلزات و آلیاژهای خاص مناسب است و ممکن است برای برخی مواد غیر فلزی یا کامپوزیتی کارایی نداشته باشد.
کاربردهای جوش نقطه‌ای
- صنعت خودروسازیجوش نقطه‌ای به طور گسترده‌ای در تولید بدنه خودروها، به خصوص در اتصالات ورق‌های نازک استفاده میشود. این روش به تولیدکنندگان امکان می‌دهد تا اتصالاتی سریع و با کیفیت ایجاد کنند که در برابر فشار و تنش‌های مکانیکی مقاوم است.
- تولید لوازم الکتریکیدر ساخت تجهیزات الکتریکی، جوش نقطه‌ای برای اتصال سیم‌ها و قطعات فلزی، مانند اتصال تسمه یا سیم به سر باتری ها، به کار می‌رود. این روش به دلیل سرعت بالا و هزینه‌های پایین، گزینه‌ای مناسب برای تولید انبوه است. همچنین برخلاف روش لحیم کاری، حرارت کمتری به باتری‌ها انتقال می‌یابد.
- ساخت لوازم خانگیبسیاری از لوازم خانگی مانند یخچال‌ها و ماشین‌های لباسشویی از جوش نقطه‌ای برای اتصال قطعات فلزی استفاده میکنند. این روش به تولیدکنندگان کمک می‌کند تا اتصالاتی محکم و مقاوم ایجاد کنند.
- صنعت ساختماندر مصالح ساختمانی، جوش نقطه‌ای به‌عنوان یک روش مؤثر در ساخت شبکه‌های میلگردی مش مانند خرپاها مورد استفاده قرار می‌گیرد. این روش به جلوگیری از کاهش سطح مقطع میلگردهای اتصالی کمک کرده و با ایجاد اتصالات قوی و منظم، مقاومت بالایی را در ساختار فراهم می‌آورد. همچنین، جوشکاری نقطه‌ای به صرفه‌جویی در مصالح و کاهش وزن سازه‌ها منجر میشود و زمان ساخت را نیز به‌طور قابل توجهی کاهش می‌دهد.
- تولید تجهیزات صنعتیجوش نقطه‌ای در بسیاری از صنایع تولیدی برای اتصال قطعات در ماشین‌آلات و تجهیزات صنعتی استفاده میشود و به تولیدکنندگان این امکان را می‌دهد که اتصالاتی دقیق، محکم و با کیفیت بالا ایجاد کنند.
پارامترهای حساس و کلیدی در جوش نقطه‌ای
در جوشکاری نقطه‌ای، چندین پارامتر کلیدی وجود دارد که تأثیر مستقیم بر کیفیت جوش و استحکام نهایی آن دارند. در این بخش به بررسی این پارامترها خواهیم پرداخت.
- جریان الکتریکیجریان الکتریکی مقدار انرژی الکتریکی است که در زمان جوشکاری از الکترودها عبور می‌کند. جریان بالاتر معمولاً منجر به تولید حرارت بیشتری میشود و می‌تواند کیفیت جوش را افزایش دهد. با این حال، جریان بسیار بالا می‌تواند باعث ذوب بیش از حد و آسیب به قطعات شود.
- زمان جوشکاریزمان جوشکاری به مدت زمانی اشاره دارد که جریان الکتریکی به قطعات کار اعمال میشود. زمان مناسب جوشکاری به شدت بر کیفیت جوش تأثیر می‌گذارد. زمان کوتاه ممکن است منجر به جوش ناکافی و زمان طولانی ممکن است باعث ذوب بیش از حد شود.
- فشار الکترودفشار الکترود به نیرویی اشاره دارد که الکترودها بر روی قطعات کار وارد میکنند. فشار مناسب باعث تماس بهتر بین قطعات و الکترودها میشود و در نتیجه کیفیت جوش را بهبود می‌بخشد. فشار کم می‌تواند منجر به جوش ضعیف و فشار زیاد می‌تواند باعث آسیب به قطعات شود.
- نوع و ضخامت موادنوع و ضخامت مواد به جنس و اندازه ورق‌های مورد استفاده در جوشکاری اشاره دارد. مواد مختلف نیاز به تنظیمات متفاوتی از جمله جریان و زمان جوشکاری دارند. ورق‌های ضخیم‌تر معمولاً به جریان و زمان بیشتری نیاز دارند.
- جنس و اندازه الکترودهاالکترودها از جنس و سایزهای مختلف می‌توانند حرارت و انتقال الکتریسیته متفاوتی داشته باشند. انتخاب الکترود مناسب برای مواد مختلف و ضخامت‌های متفاوت، بسیار حائز اهمیت است.
- محیط جوشکاریشرایط محیطی شامل دما، رطوبت و وجود آلودگی‌های سطحی است که تاثیر بسیاری بر کیفیت جوش دارد. برای مثال، وجود رطوبت یا آلودگی می‌تواند باعث کاهش کیفیت جوش و ایجاد عیوب شود.

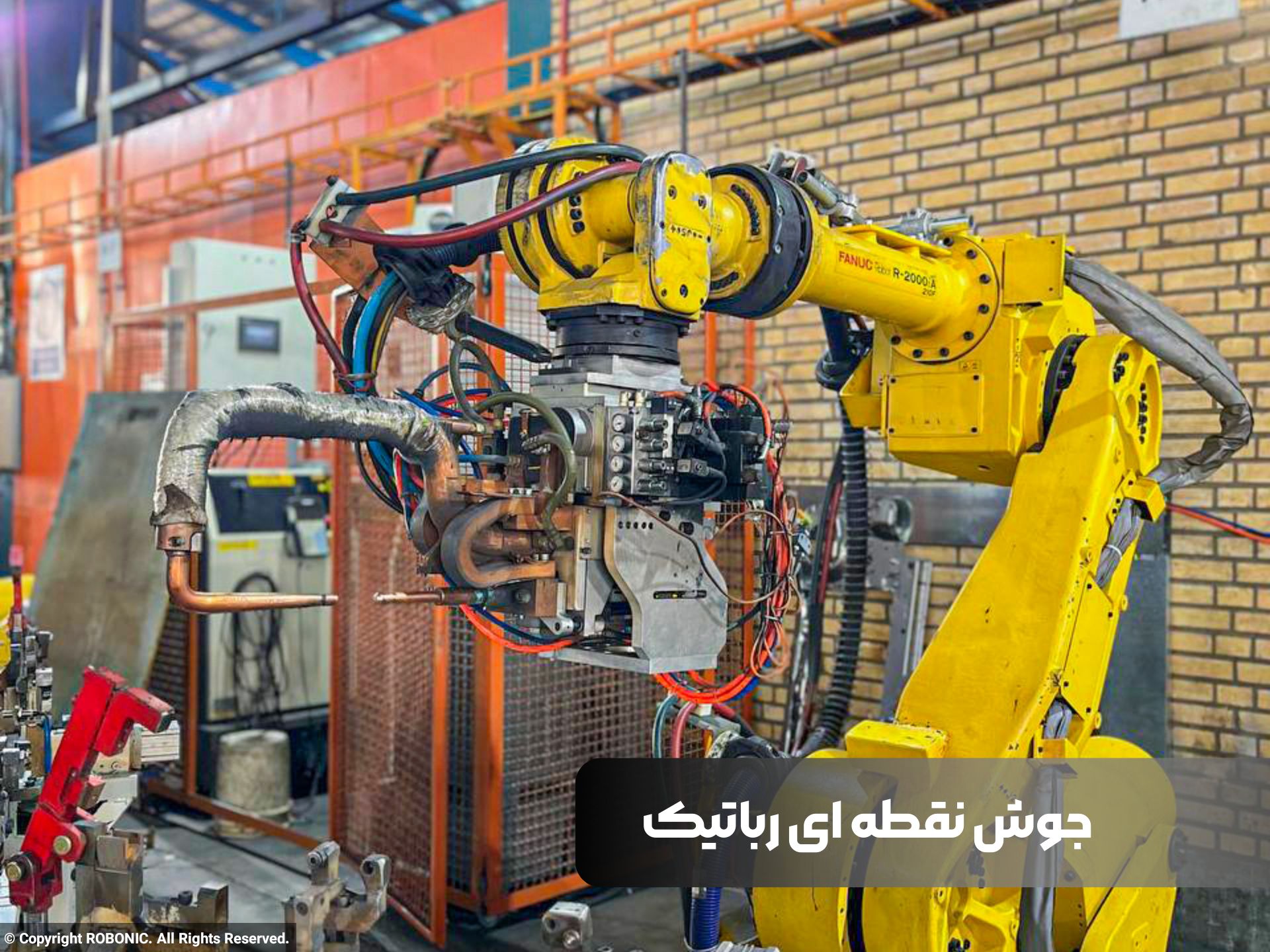

جوش نقطه‌ای رباتیک و مزایای آن
امروزه صنعت جوشکاری به طور مداوم در حال تحول و پیشرفت است. یکی از نوآوری‌های برجسته در این حوزه، جوش نقطه‌ای رباتیک است که به دلیل مزایای بی‌شمارش، توجه بسیاری از صنایع را به خود جلب کرده است. اما جوش نقطه‌ای رباتیک دقیقاً چیست و چرا باید از آن استفاده کنیم؟ در این بخش، به بررسی این موضوع خواهیم پرداخت.
جوش نقطه‌ای رباتیک چیست؟
جوش نقطه‌ای رباتیک به استفاده از ربات‌های خودکار برای انجام عملیات جوشکاری نقطه‌ای اشاره دارد. این سیستم‌ها با استفاده از برنامه‌ریزی دقیق و تکنولوژی‌های پیشرفته، توانایی انجام جوش‌های با کیفیت بالا را دارند. ربات‌ها می‌توانند به صورت مداوم و با دقتی بسیار بالا، عملیات جوشکاری را انجام دهند، که این امر باعث افزایش بهره‌وری و کاهش خطاهای انسانی میشود.
چرا باید از جوش نقطه‌ای رباتیک استفاده کنیم؟
- دقت و کیفیت بالااستفاده از ربات‌ها در جوش نقطه‌ای به معنای دقت بسیار بالا در انجام جوش‌ها است. ربات‌ها می‌توانند با تنظیمات دقیق، جوش‌هایی با کیفیت و استحکام بالا تولید کنند. این دقت به ویژه در صنایع حساس مانند خودروسازی اهمیت دارد.
- افزایش بهره‌وریربات‌ها قادر به کار در شرایط ۲۴ ساعته و بدون نیاز به استراحت هستند. این ویژگی باعث افزایش سرعت تولید و کاهش زمان چرخه کاری میشود. به همین دلیل، صنایع می‌توانند به راحتی نیازهای بازار را برآورده کنند و به رقابت‌پذیری بیشتری دست یابند.
- کاهش هزینه‌هااگرچه سرمایه‌گذاری اولیه در سیستم‌های رباتیک ممکن است بالا باشد، اما در بلندمدت، کاهش هزینه‌های نیروی کار و افزایش بهره‌وری به صرفه‌جویی‌های قابل توجهی منجر میشود. همچنین، کاهش خطاهای انسانی و هزینه‌های ناشی از تعمیر و نگهداری می‌تواند به صرفه‌جویی‌های بیشتری منجر شود.
- ایمنی و کاهش خطراتاستفاده از ربات‌ها در جوشکاری به معنای کاهش خطرات ناشی از کار در محیط‌های خطرناک است. ربات‌ها می‌توانند در شرایطی که انسان‌ها نمی‌توانند به راحتی کار کنند، مانند دماهای بالا یا محیط‌های آلوده، به کار گرفته شوند. این امر به بهبود ایمنی کارکنان کمک می‌کند.
- انعطاف‌پذیری و قابلیت برنامه‌ریزیربات‌های جوشکاری می‌توانند به راحتی برای انجام انواع مختلف جوش‌ها و تغییرات در طراحی برنامه‌ریزی شوند. این انعطاف‌پذیری به صنایع امکان می‌دهد تا به سرعت به تغییرات در تقاضا یا طراحی محصولات پاسخ دهند.
نتیجه‌گیری
جوش نقطه‌ای رباتیک بی‌شک یکی از پر کاربردترین راهکارهای اتوماسیون صنعتی و رباتیک در صنایع مختلف، به ویژه در خودروسازی است. ترکیب دقت بالا، سرعت اجرای مناسب و کاهش ریسک‌های ناشی از خطای انسانی، این فناوری را به گزینه‌ای کارآمد برای خطوط تولید تبدیل کرده است. در فضای رقابتی امروز، بهره‌گیری از چنین راهکارهایی افزایش کیفیت محصول و بهینه‌سازی هزینه‌ها را تضمین می‌سازد.
